電纜和電線，我相信每個電力工纜和電線！即使是不從事電力工作的人也對電纜和電線略知一二。在今天的文章中，作者將簡要分析常用的電纜和電線的規格和型號以及如何選擇。
常用的電力電纜產品及分類

      常用的電力電纜產品有：裸線、絕緣線、控制電纜、電力電纜、架空絕緣電纜、阻燃電纜、 耐火電纜等。

電線電纜分類有以下
1、電力系統
如：架空裸線、匯流排、電力電纜、油紙電纜、橡套電纜、架空絕緣電纜、分支電纜、電磁線、電氣設備電線電纜等。
2、信息傳輸系統
例如：市話電纜、電視電纜、電子電纜、射頻電纜、光纖電纜、數據電纜、電磁電纜、電力通信或其他復合電纜等。
3、機械設備、儀表系統
如：電力電纜、電磁線、數據電纜、儀表電纜等。
電線電纜規格型號所代表的含義
一般有幾種:
B（B）—— 第一個字母表示布線，第二個字母表示玻璃絲準備。
V（V）—— 第一個字母表示聚氯乙烯(塑料)絕緣，第二個字母表示聚氯乙烯護套。
L（L）—— 表示鋁，沒有L則表示銅。
F（F）—— 復合型。
R - 軟線。
S - 雙絞。
X —— 絕緣橡膠。

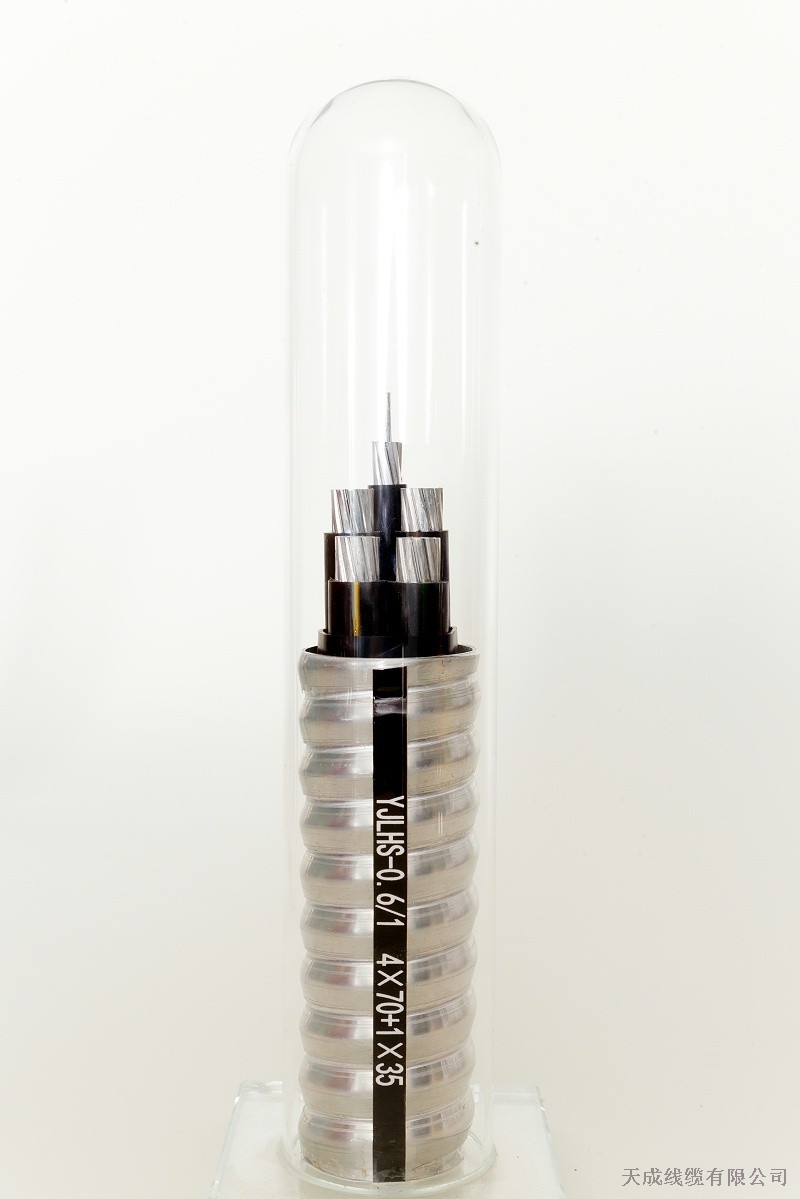

鋁電纜
電纜型號(代碼)
一般有以下代碼：
用途代碼 - 不標為電力電纜，K為控制纜，P為信號纜；
 - 絕緣代碼Z為油浸紙，X為橡膠，V聚氯乙烯，YJ交聯聚乙烯；
導體材料代碼 - 不標為銅，L為鋁；
內護層代碼 - Q為鉛包，L為鋁包，H為橡套，V聚氯乙烯護套；
 - D為不滴流，P為干絕緣；
 - 外護層代碼V聚氯乙烯，Y聚乙烯電力電纜；
特殊產品代碼 - TH為濕熱帶，TA為干熱帶；
額定電壓 KV。
聚氯乙烯電纜(圖片來源:網絡)
電纜電纜
用芯數、標稱截面和電壓等級來表示：
1、表示單芯分支電纜規格：
——  x（1x標稱截面)，0.6/1kV，如：4x（1x185） 1x950.6/1kV
2、多芯絞合分支電纜規格表示法：
——  x 標稱截面，0.6/1kV，如：4xx185 1x950.6/1kV

光纖電纜

常用的電線選擇方法

1、導線種類的選擇
施工現場架空線和室內線必須采用絕緣線，嚴禁裸線。
所謂絕緣導線，是指絕緣性能完好的導線。絕緣完好是指無老化、無裂紋、無損壞的裸導體現象，絕緣電阻不小于1000Ω，額定工作電壓大于線路工作電壓。
國標架空線(圖片來源:網絡)
2、選擇導線截面
導線截面的選擇主要是根據線路負荷計算結果，根據絕緣導線允許溫升，然后根據線路電壓偏移和機械強度要求進行驗證，根據工作系統進行驗證，最后綜合確定導線截面。

這里有四種選擇:根據允許溫升初選擇導線截面，根據電壓偏移校準導線截面，根據機械強度校準導線截面，根據線路工作系統批準導線截面。

常用的電線選擇方法

1、選擇電纜類型
應根據敷設方式和環境條件選擇電纜的類型。
要做到以下三點：
電纜外保護層必須完好無損，無裂紋，無損壞裸露芯線；
額定電壓不低于線路工作電壓；
根據其使用環境，是否有潮濕、積水、腐蝕介質和易燃易爆物質，選擇其外保護層的保護性能。
特寫防水電纜接頭
2、選擇電纜芯截面
三種方式：
---- 根據允許溫升初選電纜芯線截面：還應使其長期連續載荷允許載流ly，計算電流大于或等于線路lj，即ly≥lj；
---- 根據電壓偏移驗證電纜芯線截面：該要求與架空線路根據電壓偏移驗證導線截面的要求和方法基本相同；
---- 根據機械強度驗證電纜芯截面：主要用于架空電纜線路。
電線電纜
3、選擇電纜芯線配置
根據基本供配電系統的要求，電纜必須包括線路工作系統所需的所有工作芯線和PE線。
---- 需要三相四線配電的電纜線必須采用五芯電纜，四芯電纜和絕緣線的配置方法是錯誤的。在五芯電纜中，除了黃色、綠色和紅色三條相線外，還必須包括N淺藍色芯線用作PE綠/黃雙色芯線。N線和PE四芯、三芯等電纜也適用于線、三芯等電纜。
